1.適用范圍

1.1本標準適用于空氣中總烴的測定。

1.2本片法用注射器采集空氣樣品，以帶氫火焰離子化檢測器的氣相色譜儀直接進行測定。樣品經過空柱或玻璃微珠阻尼柱導入檢測器，測定息烴含量。

1.3方法檢測范圍：

    所用的儀器不同．方法的測定范圍不同。總烴測定下限為0．14mg／m 3。

    以氮?dú)鉃檩d氣測定空氣中總烴含量時，總烴峰中包括氧組分，因樣品巾氧對響應值有效應，在此，采用除烴凈化孔氣求出空白值，從總烴峰中扣除氧組分值。

2.定義

    總烴：氧火焰檢測器所測的碳?xì)浠_(tái)物((C1～C8)為總烴，以甲烷計。

3.試劑和材料

3. 1   載氣和輔助氣體

3.1.1  氮?dú)猓?9 9％的純氮。用裝有5A分子篩凈化管凈化。

3.1.2  氫氣：99 9％。用裝有硅膠和活性炭站凈化管凈化．

3.1.3  空氣：由高壓鋼瓶或用無油空氣壓縮機供氣，用裝有硅膠和活性炭?jī)艋軆艋?/p>

3.1.4  凈化空氣：經除烴的凈化空氣裝臂處理(詳見附錄A)。

3.2   制備色譜柱使用的試劑和材料

3. 2. 1制備色譜柱和填充物參考4.3條的有關內容。

3 .2.2 色譜標準物：以氮?dú)鉃榈讱?. 1mg／m3(10 ppm)左右的甲烷標準氣體

4儀器

4 .1  儀器：配有氫火焰離于化檢測器的氣相色譜儀。

4 .1.1儀器主要部件：帶有氫火焰離子化檢測器，附帶柱加熱爐，溫度調節器，注入口加熱器，檢測器加熱器及相應的溫度調節器，放大器等。

4.1.2 控制載氣的壓力表、流量計和輔助氣體的指示流量計。

4 .2  進樣器；儀器自帶不銹鋼進樣口或六通閥，l ml定量管。

4.2.1 注射器；1 ml、5 ml、50 ml、100 mI注射器若1個。

4.3  色譜柱：

4.3.1  色譜柱類型：空柱或填充柱。

4.3.2  色譜柱數量：2～3根。

4.3.3  色譜柱的特征:

4.3.3.1 材料：不銹鋼。

4.3.3.2 長度：1～2m。

4.3.3.3 內徑：ф5mm

4.3.3.4 形狀：螺旋形。

4 .3. 4  填充物

4. 3. 4. 1裝硅烷化玻璃微珠或不裝任何填料(空柱子)。

4 .3 .4 .2粒度：60~80目。

4.3.5填充方法：

 不銹鋼柱的一端用玻璃棉塞住，接真空泵；柱的另一端通過軟管接漏斗，將擔體慢慢通過漏斗裝入

色譜柱內。在裝擔體的同時．開啟真空泵抽氣，并輕輕敲擊色譜柱使擔體在色譜柱內填充緊密均勻．填充

完畢后用玻璃棉塞住。為防止玻璃棉及擔體抽入真空泵，在真空泵和色譜柱之間聯結一毛細管和緩沖

瓶。

4 .3. 6色譜柱的老化：

    將填好的色譜柱一端接到儀器進樣口上，另一端不接檢測器，用低流速(約10 ml／min)的載氣通入，柱溫升至100 老化約24 h，然后將色譜柱接入色譜系統，待基線走平直為止。

4. 4檢洲器：氫火焰離于化檢測器。

4 .5記錄儀：量程5～10mV。

5 樣品

5.1  樣品性質

5.1.1樣品名稱：環境空氣樣品。

5.1.2樣品狀況：氣體。

5.2  采樣和貯存方法

    用100 ml注射器在人的呼吸帶高度抽取待測空氣樣品，反復置換三次后．抽去100 m1樣品用橡皮帽封住針頭送往實驗室待測；樣品當天分析完畢。

6操作步驟

6.1   調整儀器

6.1.1  汽化室：70～1 00℃。

6.1.2  柱溫：70℃。

6.1.3  載氣流速氫氣及空氣的流速根據儀器的具體情況選擇。

6.1.4  檢測器溫度：50"C。

6.1.5  記錄儀：

6.1.5.1衰減：根據樣品含被測組分濃度調節記錄儀衰減。

6.1.5.2紙速：5mm／mln。

6.2  校準

6.2.1外標法

6.2.1.1 校準次數：根據儀器的穩定性，一般在一批樣品中，可在開始、中間和最后各校準一次。

6.2.1.2標準樣品的制備：以標準甲烷氣，在儀器的線性范圍內用注射器以氮?dú)鉃榈讱馀渲埔幌盗袧舛鹊臉?biāo)準氣體。

6.2.2標準樣品的使用條件

6.2.2.1 標準樣品進樣體積與試樣進樣體積相同．標準樣品的響直值應接近試樣的響應值。

6.2.2.2 使用的標準樣品，要求只出單一峰．沒有其他干擾物質。

6.3  試驗

6.3.1進樣

6.3.1.1進樣方式：采用注射器或穴通閥進樣。

6.3.1.2進樣量：l m1 。

6.3.1.3操作：用注射器抽取待測樣品，反復置換三次以后，準確抽取1 ml，迅速注入色譜系統

6.4  色譜圖的考察

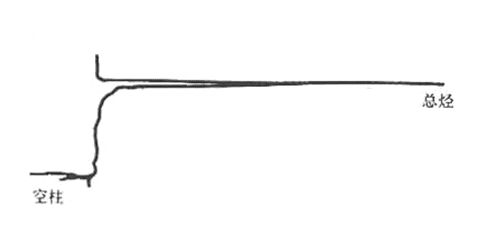

6.4.1標準色譜圖見下圖。

6.5  定量分析

6.5.1色譜峰的測量

    以峰的起點和終點的聯線作為峰底，從峰高極大值對時間軸作垂線．對應的時間即為保留時間．此線從峰頂至峰底間的線段即為峰高。

7結果的表示

7.1  定性結果

    根據甲烷標氣在柱上的保留時刪．確定被測試樣的卷烴。

7.2  定量結果

    根據計算公式計算出樣品中總烴的含量．結果以三位有效數字表示。

8精密度和準確度

    5個實驗室分析含l.42 mg／m3及3. 55 mg／m3。的統一甲烷標準樣品。

8.1  精密度

8.1.1重復性

     重復性相對標準偏差分別為3. 28%及2. 23% 。

8.1.2再現性

     再現性相對標準偏差分別為3. 64％及2. 26% 。

8.2  準確度

    相對誤差分別為+3.48％及一3.8％，環境宅氣樣品加標回收率為96 .3%±1. 4 6% 。

9儀器測定下限

    色譜儀在開機基線穩定的情況下．以測試樣品時基線噪聲2倍作為化器的測定下限。本方法要求儀

器的敏感度不低于10-10g/s 。

附錄A

除烴凈化空氣裝置

（補充件）

A1 凈化空氣使用的試劑和材料

A.1.1   試劑

A1.1.1  鈀催化劑，AR。

A1.1.2  硅膠，AR。

A1.1.3  堿石棉，AR。

A1.1.4  5A分子篩，AR

A1.2材料

    高溫管式爐或自制加熱器，空壓機或空氣鋼瓶，流量汁，穩流閥，長2m、內徑4 mm不銹鋼管一根

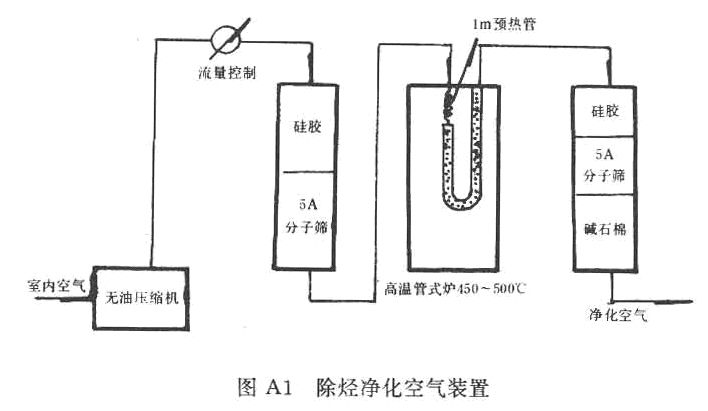

連接參考圖Al所示。

A2操作步驟

A2 .1 除烴催化管的制備

    U型管為內徑4 mm的不銹鋼管，內裝10 g催化劑 ，床層高約7～8 cm，在U型管前接l m長、內徑4mm的不銹鋼預熱管。

A2.2  除烴空氣的檢驗

    除烴凈化空氣裝置通入室內空氣或空氣鋼瓶，爐溫升至450～500 ,溫度恒定2 h后，取除烴凈化空氣至GDX -502柱色譜測定無峰，即認為除烴完全。

注:1)鈀-620l摧化荊取一定量氯化鈀(PdCl2),在酸性條件下用去離子水將其溶解．溶液用量要能浸沒1 0g 60～80目6201擔體為宜。放置2 h，在輕輕攪拌下將其蒸干．然后裝入U(xiǎn)型管內，置于加熱爐中．在100℃通入空氣烘干30min，再升溫至500℃灼燒4 h，然后將溫度降至400℃．用氮?dú)庵脫Ql 0min，再通入氫氣還原9 h。再用氮?dú)庵脫Q1 0mm，即得到黑褐色鈀620l催化劑，
