GC-9560-HD變壓器油專用色譜儀是上海華愛色譜分析技術有限公司最新推出的一款專用于電力用絕緣油中溶解氣體組份含量測定的專用氣相色譜儀，儀器采用先進三檢測器流程，配TCD檢測器和兩個FID檢測器，一次進樣,7分鐘內即可完成絕緣油中溶解的8種氣體組分含量的全分析。其中H2和O2通過TCD檢測；烴類氣體（CH4、C2H4、C2H6、C2H2）通過FID1檢測，CO、CO2通過FID2檢測，克服了大量CO、CO2對烴類氣體的影響，特別是對C2H2的影響，縮短檢測時間的同時也大大提高了檢測靈敏度。

技術參數：

1、 最小檢測濃度（單位μL/L）：

2、 定性重復性：偏差≤1％

3、 定量重復性：偏差≤3％

                                            執行標準

                                                                             1、GB/T 17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》
                                                                             2、GB/T 7252-2001《變壓器油中溶解氣體分析和判斷導則》

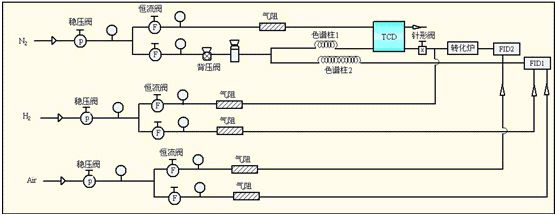

                                                    流程圖：

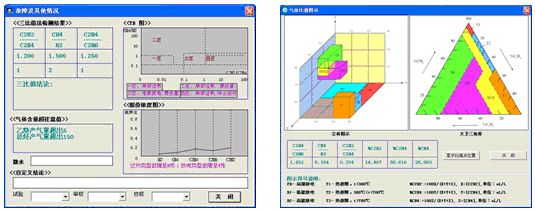

   自動故障診斷：分析結束自動超標提示、提供符合國標的三比值診斷、TD圖示、組份濃度圖示，大衛三角形等多種故障診斷方式。

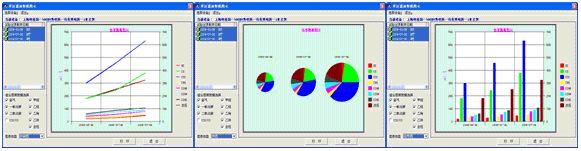

數據圖示：根據已經入庫的歷史記錄，直觀顯示某設備歷史數據中各組分的濃度趨勢圖。
