系統簡介：

反應氣主要成分為C1~C3的烷烴及CO、H2等可燃氣體，并含有部分氮等不可燃氣體。該儀器系統配置兩只氣體進樣閥、三支填充柱和FID、TCD雙檢測器。

工作原理：

 該儀器系統采用單十通閥雙柱一次進樣，定量各組分。低含量烴CO、CO2及烴類物質通過六通閥，經轉化爐FID檢測。

組分分析色譜圖

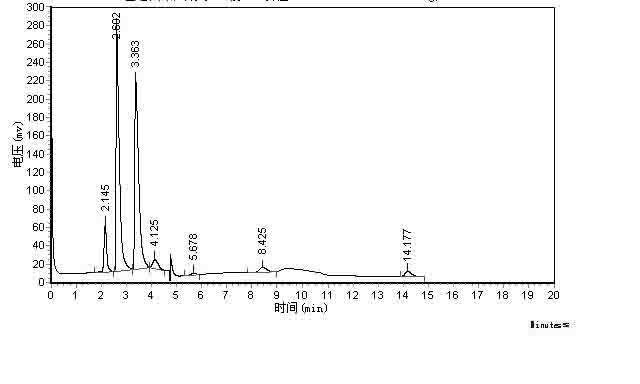

                                              圖表 單閥雙柱TCD分析色譜圖

1 氫氣  2 氮氣  3 甲烷  4.一氧化碳  5.二氧化碳   6.乙烷  7.丙烷
